Planetový šroub není prvotřídní odpovědí na každou obtížnou formulaci. Své místo si zasluhuje, když je skutečným problémem kombinace míchání, přenosu tepla a odplyňování, aniž by materiál získal více tepelné historie, než může tolerovat.
Rychlá odpověď
Vyberte planetový šnek, pokud složení vyžaduje vynikající distribuční míchání, širokou oblast přenosu tepla, samostírání nebo postupné odplyňování, zejména u tepelně citlivého PVC, vysoce plněných směsí, elastomerů, lepidel a kompozitních materiálů.
Zůstaňte u jediného šneku, když je proces stabilní a potřebuje hlavně ekonomické tavení, dopravu a tlak. Pokud je prioritou vysokorychlostní mísení, flexibilní boční podávání nebo silnější disperzní práce, vyberte si souběžně rotující dvojitý šnek. Pokud matrice potřebuje větší tlak, než může poskytnout planetová sekce, naplánujte si před objednávkou výstupní tlakový stupeň.
Nejprve se ujistěte, že všichni myslí stejný planetový šroub
V tomto návodu planetový šnek znamená plastifikační systém nazývaný také planetový válcový extrudér. Nejedná se o planetový válečkový šroubový pohon používaný pro lineární pohyb. Jednotka na zpracování polymeru obsahuje centrální šroub, několik menších planetových šroubů a válec s vnitřními zuby.
Nanhaiya staví svou standardní planetovou sekci s 6 až 18 planetovými šrouby, v závislosti na průměru segmentu. Typická vůle zubů je 0,2 až 0,4 mm. Materiál opakovaně prochází vůlemi mezi centrálním šroubem, planetovými šrouby a ozubenou hlavní.
Pohled na naši továrnu:kupující by nikdy neměl posílat dotaz, který uvádí pouze „planetární šroub“. Uveďte, zda potřebujete kompletní plastifikační sekci, centrální šroub, planetové šrouby, ozubený válec, rozptylovací kroužek nebo náhradní modul. Tyto díly fungují jako geometrická sada.
Proč geometrie mění práci míchání

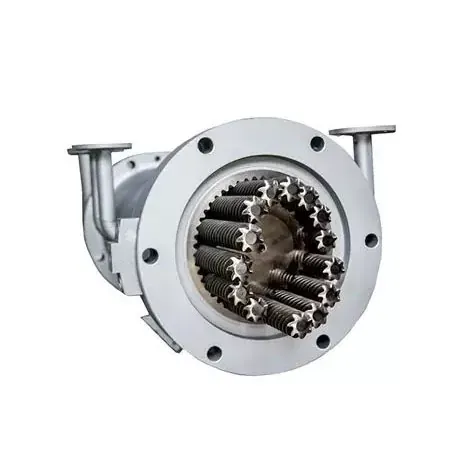

Planetové šrouby se otáčí kolem centrálního šroubu uvnitř vnitřně ozubeného válce. Materiál se opakovaně dělí, natahuje do tenkých vrstev a při pohybu vpřed znovu kombinuje. To vytváří mnoho povrchových kontaktů pro míchání a výměnu tepla.
Recenze z roku 2024Express Polymer Letterspopisuje válcování a kalandrování a spojuje velkou kontaktní plochu s distributivním mícháním, řízením teploty a odstraňováním těkavých látek. Simulace proudění z roku 2021 zjistila, že geometrie vřetena mění distribuční a disperzní míchání, přičemž extenzivní proudění a časté změny typu proudění pomáhají vysvětlit výsledek.
Nanhaiya může rozdělit planetární sekci do dvou stupňů s rozptylovým prstencem mezi nimi. Kroužek zvyšuje místní protitlak, zvyšuje smyk, podporuje dřívější tavení a podporuje míchání a odplyňování. Jedná se o procesní prvek, nikoli o dekoraci, takže jeho pozice patří v návrhu projektu.
Porovnejte provozní zatížení, nikoli počet šroubů
Jednoduché, dvojité a planetární systémy mohou všechny tavit a přepravovat polymery, ale nerozdělují práci stejným způsobem. Užitečné srovnání začíná složením, požadovaným mísícím mechanismem, teplotním oknem, odvzdušňovacím zatížením a tlakem po mísící sekci.
| Rozhodovací faktor | Jediný šroub | Souběžně rotující dvojitý šroub | Planetový šroub |
|---|---|---|---|
| Nejlepší výchozí bod | Stabilní, známý materiál s převážně tavícím a dopravním výkonem | Míchání s flexibilním podáváním a modulárními míchacími prvky | Tepelně citlivé, vysoce plněné nebo obtížné směsi vyžadující širokou kontaktní plochu |
| Distribuční míchání | Omezeno, pokud nejsou přidány mixéry | Dobré a konfigurovatelné | Vynikající díky opakovanému dělení a rolování |
| Disperzní míchání | Závislá na geometrii a často omezená | Silný se správnými hnětacími a míchacími prvky | Středně silné až silné v závislosti na konstrukci vřetena a dispergačních kroužcích |
| Tepelná regulace | Jednoduchý systém, menší výměnná plocha | Dobré, ale může přidat značné mechanické teplo | Velký povrch podporuje těsnou výměnu tepla |
| Odplynění | Dostupné, ale méně flexibilní | Dobré s ventilačními a vakuovými sekcemi | Vynikající, když jsou tenké vrstvy a ventilační stupně navrženy společně |
| Vysokorychlostní provoz | Dobré pro vhodné vytlačovací úlohy | Často nejsilnější volba | Obvykle se nevybírá pro maximální rychlost šroubu |
| Generování tlaku | Dobrý | Přijatelné a závislé na designu | Často potřebuje samostatné tlakové řešení |
| Čištění a vytírání | Může zadržovat materiál v oblastech s nízkým průtokem | Samostírací se správným do sebe zapadajícím designem | Silné samostírání díky planetárnímu zapojení |
| Mechanická složitost | Nejnižší | Vyšší | Nejvyšší, s několika přesnými spojovacími komponenty |
Pohled na naši továrnu:Neplaťte za planetární sekci, když je dobře navrženájediný šroubjiž drží výstup a kvalitu. Nevybírejte planetární, když skutečnou potřebou je vysokorychlostní míchání a flexibilní boční podávání, které aparalelní dvojitý šroubzvládá lépe. Upgradujte pouze tehdy, když formulace vystavuje specifické limity procesu.
Kde si planetový šroub vydělává na své náklady
Nanhaiya se zaměřuje na tři náročné aplikační skupiny: směsi s vysokým obsahem plniv, elastomery a flexibilní plasty a speciální prášky plněné míchání nebo granulace. Jeho planetární 3D střihový systém zvládá PP s minimálně 60 % uhličitanu vápenatého, PA s minimálně 40 % skleněných vláken a vysoce viskózní TPU a TPE.
Stejný sortiment zkracuje dobu plastifikace o 30 % až 50 % ve srovnání s tradičními jednošnekovými systémy. Pro vysoce plněné aplikace je cílová odchylka pevnosti v tahu 5 % nebo nižší. U speciálních materiálů plněných práškem je cílová disperze 90 % nebo vyšší.
Směsi s vysokým obsahem plniv
Typická práce zahrnuje PP podlahový substrát s 50 % až 70 % uhličitanu vápenatého a PA automobilové konstrukce s 30 % až 50 % skelných vláken.
Koupit za:opakované dělení taveniny bohaté na plnivo, kontrola teploty a konzistentní vlastnosti.
Pružné materiály citlivé na teplo
Mezi typické práce patří hračky z TPR, těsnicí pásky z TPE a ohebné PVC trubky s minimálně 30 % změkčovadla.
Koupit za:míchání a výměnu tepla při řízení doby zdržení a těkání.
Speciální práškové systémy
Mezi typické práce patří PE vodivé směsi plněné mědí a směsi odolné proti opotřebení PC plněné oxidem hlinitým.
Koupit za:distribuce prášku, kontrola aglomerátu a plánované odplynění.
Tyto údaje definují rozsah aplikací společnosti Nanhaiya. Specifikace nákupu stále vyžaduje přesnou třídu pryskyřice, formu částic plniva, balení aditiva, vlhkost, způsob podávání, teplotní strop a přejímací test pro produkt kupujícího.
Kde planetární je špatná volba
Planetární systém má více protilehlých součástí a vyžaduje přesnou geometrii zubů, vůli a tepelné zpracování. Pořizovací cena a náklady na údržbu mohou přesáhnout alternativy s jedním a dvěma šrouby. Revize z roku 2024 také označuje vysokou rychlost šroubu a tvorbu tlaku za relativní slabiny.
Na tlaku záleží, protože míchací sekce a matrice dělají různé práce. Planetová sekce může dobře připravovat taveninu, ale stále potřebuje po proudu jedno šnekové nebo zubové čerpadlo pro stabilizaci tlaku na omezovači matrici. Toto rozhodnutí ovlivňuje zatížení motoru, ovládání, dobu zdržení a uspořádání linky.
Vyberte jiný systém, když:složení se snadno roztaví a linka již splňuje kvalitu; obchodní případ závisí především na nejnižších počátečních nákladech; proces vyžaduje agresivní vysokorychlostní míchání; v receptuře dominuje boční podávání; nebo tlak v matrici musí pocházet ze stejného jednoduchého plastifikačního stupně.
Měřítko také mění odpověď. Experimentální studie v roce 2023 zjistila, že geometrie, viskozita materiálu, propustnost a rychlost dopravy změnily teplotu taveniny, tlak a dobu zdržení. Úspěšný malý pokus nelze přenést pouze poměrem průměru.
Standardní nebo mutovaný planetový šroub?
Thestandardní planetový šroubodděluje stabilní krmení od planetárního míchání tepelně izolační vrstvou. Jeho efektivní dráha toku redukuje stagnující oblasti a podporuje čištění při výměně šarže nebo materiálu. Používá se pro tuhé, polotuhé a měkké PVC, plus ABS, TPO, TPU a plněný polyethylen.
Thezmutovaný planetový šroubmůže změnit uspořádání šroubů nebo profil zubů podle speciálních úkolů. Chlazení s nuceným posuvem pomáhá zabránit spálení materiálu citlivého na teplo na podávacím zařízení. Vyhrazené odvětrávání a vnitřní spirálový těsnící uzávěr lze otevřít nebo zavřít podle požadavků procesu.
| Podmínka projektu | Standardní provedení | Mutovaný design |
|---|---|---|
| Široká škála známých PVC, ABS, TPO, TPU nebo plněných PE produktů | Silný výchozí bod | Použijte pouze v případě, že standardní uspořádání nemůže splnit definovaný limit |
| Krmivo citlivé na teplo se začíná lepit nebo degradovat před mísící sekcí | Zkontrolujte izolaci a chlazení zdroje | Chlazení s nuceným posuvem může být integrováno kolem provozu |
| Hlavním požadavkem na kvalitu je odstranění vlhkosti nebo těkavých látek | Stupňovaná sekce a dispergační kroužek mohou podporovat odplynění | Speciální uspořádání výfuku a těsnění umožňuje větší přizpůsobení |
| Lepidlo, silikon, kabelová směs, WPC nebo neobvyklý kompozit | Možné po kontrole složení | Lepší trasa, když se musí změnit profil zubu, doba zdržení nebo odvzdušnění |
| Častá změna produktu | Užitečné jsou zjednodušené kanály a samočištění | Další funkce by neměly vytvářet zbytečnou složitost čištění |
Konstrukce a provozní rozsah Nanhaiya
Nanhaiya vyrábí centrální šroub, planetové šrouby a ozubenou hlaveň z oceli 38CrMoAlA do GB/T 3077. Hlavní šroub je nitridován dvojitě, hnané šrouby používají kalení plus nitridování a výtlačný otvor je galvanicky pokoven kvůli ochraně proti korozi.
| Položka | Údaje o produktu Nanhaiya |
|---|---|
| Planetové šrouby na sekci | 6 až 18, úměrné průměru planetového segmentu |
| Typická vůle zubů | 0,2 až 0,4 mm |
| Rychlost hlavního šroubu | 3 až 60 ot/min napříč publikovanou rodinou NHY-SW |
| Výkon pohonu | 119 až 250 kW napříč zveřejněnou modelovou tabulkou |
| Potřeba teplonosného oleje | 400 až 600 dm3 napříč publikovanou modelovou tabulkou |
| Maximální výstup průhledného PVC listu | 500 až 1 800 kg/h napříč publikovanou modelovou tabulkou |
| Maximální výstup barevného PVC tvrdého listu | 700 až 2 000 kg/h napříč publikovanou modelovou tabulkou |
| Maximální výstup PVC měkké fólie | 900 až 2 400 kg/h napříč publikovanou modelovou tabulkou |
| Kalící tvrdost | HB260-290 |
| Nitridační tvrdost a hloubka | HV900-1100; 0,5 až 0,8 mm |
| Nitridační křehkost | Stupeň 1 nebo nižší |
| Drsnost a přímost povrchu | Ra 0,4; 0,015 mm |
| Tvrdost a hloubka slitiny | HRC55-62; 0,8 až 2,0 mm |
Tyto rozsahy pomáhají definovat rodinu produktů. Konečný výkon závisí na zvoleném modelu, složení, dávkování, odvzdušňování, systému regulace teploty, následném tlaku a specifikaci produktu.
Nanhaiya'svýrobní zařízenízahrnuje CNC soustruhy pro obrobky do 6 m, vrtací a frézovací zařízení s přesností polohování 0,02 mm a pětiosou schopnost pro složité šroubové konstrukce. Theservisní týmpodporuje předprodejní kreslení a kontrolu procesů.
Spusťte zkušební verzi, která odpoví na otázku nákupu
Pokus by měl porovnat současný proces s navrhovanou planetární konfigurací podle písemného plánu přijetí. Nesuďte systém podle jednoho atraktivního vzorku vyrobeného s jiným složením nebo nižším výkonem.
- Formulaci zmrazte.Zaznamenejte každý polymer, plnivo, změkčovadlo, stabilizátor, pigment, hodnotu vlhkosti a recyklovanou frakci.
- Definujte aktuální limit.Uveďte, zda je problémem aglomerace, barevné pruhy, tepelná degradace, špatné odplynění, proměnlivé vlastnosti, výkon nebo doba čištění.
- Nastavte požadovaný výsledek produktu.Použijte měřitelnou disperzi, tah, barvu, těkavost, tloušťku, povrch nebo kritéria defektů.
- Zaznamenejte okno procesu.Zachyťte rychlost posuvu, rychlost, teploty zón, teplotu taveniny, tlak, krouticí moment nebo zatížení motoru, indikátor vakua a doby zdržení.
- Kontrolujte tlak na výstupu samostatně.Potvrďte, zda planetová sekce, jednošnekový výtlačný stupeň nebo zubové čerpadlo nese zápustku.
- Kontrola po běhu.Zkontrolujte zbytky, čištění, povrchy zubů, usazeniny a zbývající materiál kolem rozptylovače nebo ventilačního otvoru.
Pohled na naši továrnu:nejpřesvědčivější planetární pokus není ten s nejvyšším výkonem. Je to ten, který přesně ukazuje kupujícímu, který starý limit zmizel, který nový limit se objevil a zda okno kvality zůstalo otevřené dostatečně dlouho pro skutečnou výrobu.
Kontrolní seznam RFQ pro projekt planetového šroubu
- Kompletní složení s hmotnostními procenty
- Třídy pryskyřic, viskozity a teplotní limity
- Typ plniva, forma částic, velikost a vlhkost
- Objemová hmotnost a způsob současného krmení
- Cílový a současný výkon v kg/h
- Požadované limity disperze nebo vlastností produktu
- Současný šroubový systém a známé úzké místo
- Požadovaná standardní nebo mutovaná konfigurace
- Odvzdušnění, vakuum a zátěž pro odstranění těkavých látek
- Tlak a následné zařízení
- Frekvence čištění a pořadí výměny materiálu
- Dostupné výkresy a rozměry připojení
- Údaje o motoru, převodovce a regulaci teploty
- Fotky, vzorky a důkazy neúspěšné kvality
Pokud se jedná o náhradu, přiložte jako sadu rozměry centrálního šroubu, planetových šroubů, vnitřně ozubeného válce a rozptylovacího kroužku. Smíchání nových a opotřebených protikusů bez měření může změnit vůli a rozložení zatížení.
Často kladené otázky
Co je planetový šroub při zpracování polymerů?
Jedná se o plastifikační a míchací systém s centrálním šnekem, více planetovými šneky a vnitřně ozubeným válcem. Planetové šneky rotují kolem centrálního šneku, zatímco materiál je válcován do tenkých vrstev, míchán a dopravován jednotkou.
Kdy je planetový šroub lepší než jediný šroub?
Planetární systém se stává atraktivním, když jediný šnek nemůže zajistit dostatek distribučního mísení, oblasti přenosu tepla nebo odplyňování pro vysoce plněnou, na teplo citlivou, elastomerní nebo vícesložkovou formulaci. Jediný šnek zůstává jednodušší, když je úkolem hlavně tavení, doprava a vytváření tlaku.
Kdy je dvojitý šroub lepší než planetový šroub?
Souběžně rotující dvojitý šnek je často lepší volbou pro vysokorychlostní míchání, flexibilní boční podávání a silné disperzní míchání. Planetární systém je silnější tam, kde jsou hlavními potřebami jemná tepelná regulace, vynikající distribuční míchání, samostírání a odplyňování.
Může planetový šnek zpracovávat vysoce plněné směsi?
Ano. Nanhaiya konfiguruje planetové šrouby pro vysoce plněný PP, PA vyztužený skelnými vlákny, plněný polyethylen, WPC a další kompozitní systémy. Podavač, uspořádání vřetena, regulace teploty, opotřebitelný balík a výstupní tlakový stupeň musí odpovídat přesné receptuře.
Jaký je rozdíl mezi standardními a mutovanými planetovými šrouby?
Standardní konstrukce společnosti Nanhaiya využívá definované přívodní a planetární směšovací sekce pro širokou škálu aplikací z PVC, ABS, TPO, TPU a plněného polyethylenu. Mutované verze mohou používat změněné uspořádání vřetena nebo profil zubů, chlazení s nuceným posuvem, vyhrazené odvětrávání a vnitřní těsnící uzávěr pro specializovanější procesní úkoly.
Generuje planetový šroub sám o sobě dostatečný tlak v matrici?
Ne na každý řádek. Systémy planetových válců jsou vybírány hlavně pro míchání, přenos tepla a odplyňování a jejich schopnost generování tlaku může být nižší než u jediného šneku. Některá vedení používají po proudu jednošnekové nebo zubové čerpadlo, když matrice vyžaduje stabilnější tlak.
Jaká data mám poslat Nanhaiya pro projekt planetárního šroubu?
Zašlete kompletní složení, procenta složek, objemovou hustotu, vlhkost a těkavé látky, teplotní limity, cílový výkon, požadovanou disperzi, současné vybavení, tlak, potřeby odvětrávání, specifikaci produktu, plán čištění a dostupné výkresy.
Komerční zveřejnění: Společnost Nanhaiya vyrábí planetové šrouby a související součásti uvedené v této příručce. Konečný výběr a přijetí závisí na složení, konfiguraci zařízení, schváleném výkresu a plánu zkoušek projektu.
